10-17系列电子皮带计量秤广泛用于不同现场的过程称重中,用于监测生产量、控制产品装载和监测产品库存量,为企业管理提供重要信息。动态计量误差小于±0.25%。
秤架结构特点:
结构简单,力传递环节少,安装简捷方便。
独特的矩型杠杆,刚性好,无变形,稳定性好。
无摩擦耳轴支承,可防腐、防潮、抗振动。
抗侧向力、水平分力设计,能有效减少皮带跑偏对计量精度的影响。
双传感器结构,受偏载影响小,计量平稳、精度高。
传感器安装受拉部位,可减少非线性误差。
ICS-17A型双托辊结构,称重区域较短,适用于给料距离较短的皮带输送机。
ICS-17B型四托辊结构,称重区域较广,皮带对称重的影响较小。
主要技术参数:
型号 |
ICS-17A
|
ICS-17B
|
称重范围
|
1-4000t/h
|
1-6000t/h
|
皮带宽度
|
500-2000mm
|
500-2000mm
|
皮带速度
|
0.05-4m/s
|
0.05-4m/s
|
称重区标准长度
|
2400mm
|
4800mm
|
皮带输送机倾角
|
≤18º(正常)
|

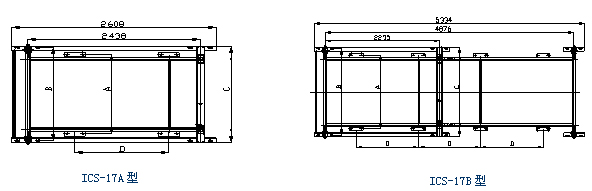

外形及安装尺寸:
输送机类型 |
DG75
|
DTⅡ
|
DT75
|
DTⅡ
|
DT75
|
DTⅡ
|
带宽
|
A
|
B
|
C
|
500
|
488
|
508
|
720
|
740
|
770
|
790
|
650
|
638
|
658
|
870
|
890
|
920
|
940
|
800
|
838
|
858
|
1070
|
1090
|
1120
|
1140
|
1000
|
1068
|
1058
|
1300
|
1290
|
1350
|
1340
|
1200
|
1318
|
1308
|
1550
|
1540
|
1600
|
1590
|
1400
|
1518
|
1508
|
1750
|
1740
|
1800
|
1790
|
1600
|
1718
|
——
|
1990
|
——
|
2050
|
——
|
|
