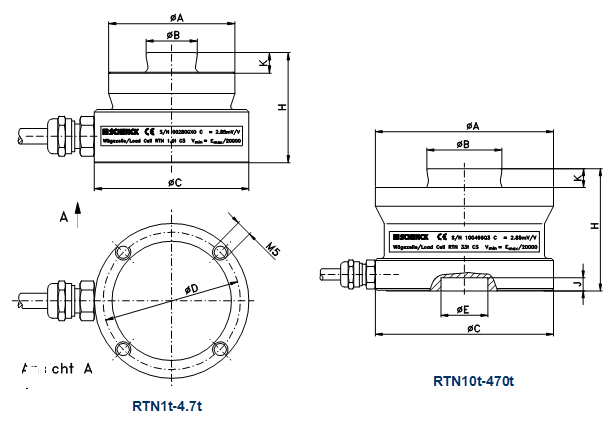

RTN型(环形应变片)轴对称称重传感器
【产品名称】RTN型(环形应变片)轴对称称重传感器

特点:
 德国PTB 和国际OIML 标准核准为适合贸易应用 (对于多量程秤,分度高达 5000 d and 7500 d)
高精度, 可用于非常小的使用范围   (可小至 15%,对于按照国际OIML标准的贸易用秤)
大输出信号及由此带来的高精度的可用信号范围
 低电耗可实现用简单电子仪表显示多台秤系统
 防爆型 EEx ib IIC T 6可应用于爆炸危险场所
保护等级 IP 68


功能:
测量灵敏度高
高重复性
长期稳定性高及, 由此带来的, 连续一致的高精度
侧向力对精度的影响极小
高可靠性和实用性, 甚至在存在不可避免的冲击载荷,侧向力或电子干扰的情况下,也能保证高可靠性和实用性
整体过电压保护
由于载荷力的垂直方向传递,无任何弯曲力和扭矩

额定载荷

Emax

1 t – 470 t

1 t – 100 t

精度等级



0.1

0.05

C3

C4

C5

C3 Mi 7.5

C4 Mi 7.5

灵敏度

Cn

2.85 mV/V± 8.5 m

2.85 mV/V ± 2.85 mV/V

综合误差

Fcomb

0.1 %

0.05 %

0.02 %

0.015 %

0.01 %

0.013 %

0.013 %

输出返回最小死重

Fdr

± 0.05 %

± 0.03 %

± 0.016 %

± 0.012 %

± 0.001 %

± 0.006 %

± 0.006 %

蠕变 (30分钟)

Fcr

± 0.06 %

± 0.04 %

± 0.024 %

± 0.018 %

± 0.014 %

± 0.009 %



零点信号的温度影响

TK0

± 0.1 %
± 0.1 %

± 0.03 %

± 0.007 %
± 0.02 %

± 0.0058 %
± 0.02 %

± 0.0058 %
± 0.02 %

± 0.0058 %
± 0.02 %

± 0.0058 %
± 0.02 %

灵敏度的温度影响

TKc

± 0.1 %
± 0.1 %

± 0.05 %
± 0.07 %

± 0.008 %
± 0.02 %

± 0.007 %
± 0.02 %

± 0.0062 %
± 0.02 %

± 0.007 %
± 0.02 %

± 0.007 %
± 0.02 %

最小使用范围

Bamin





15 %

16.7 %

20.8 %

12.5 %
31.2 %
31.2 %
16.7 %
31.2 %

16.7 %
31.2 %

最大使用范围

Bamax



Bamax  = Emax

输入电阻

Re

                            4480 W ± 50 W

输出电阻(W)

Ra

4010  ± 10

4010  ± 2

4480 W ± 50 W

零点信号

S0

± 2%



最大供电电压

Usmax

100V

                            60V

额定温度范围

Btn

-10°C to +40°C

工作温度范围

Btu

-40°C至 +80°C, 可选项 至+110°C

基准温度

Tr

22°C

存储温度范围

Bts

-50°C 至 +85°C

保护等级



IP 68

电缆规格



特殊硅电缆RAL 7000 (灰色) 外径Æ 6.5, 工作温度范围-30°C至 +150°C,
长度 5 m 对于 RTN 1-15 t 及 RTN 150-470 t
长度 12 m 对于 RTN 22-100 t

颜色代码



黑色 :      输入 +   /   兰色 :   输入 -
红色 :      输出 +   /   白色 :   输出 -
黄-绿色 :    屏蔽

防腐保护



不锈钢
