XRSGZY-III料位仪是集国内钢铁、水泥行业多年来使用的各种国内外重锤式料位仪所积累的经验，采用了先进的微机控制技术而研制开发的新一代料位仪，它可广泛适用于冶金、煤炭、矿山、水泥等行业，用于粉状、颗粒、块状物料的料位检测。
■ 系统特点：
●  本料位仪传感器动力部分采用0.59kW、6级三相制动电机，并经59:1减速装置，采用φ5mm钢丝绳挂锤，其传动功率大，锤头的提升力矩大，可有效地防止埋锤及断缆事故，料仓在进料或出料同时都可以进行料位自动检测。
●  具有过扭矩保护功能，锤头一旦被埋没，传动机构将停止提升锤头，并发出过扭矩报警信号，能有效地防止了锤头丢失事故发生。
●  使用操作简便，料位的深度及高中低料位百分比等参数都可在控制器键盘上一次设定。现场断电后，仍可保存已设定的数据。
●  兼容性强，输出接口具有4～20mA料位百分比连续信号及高、中、低料位开关量和故障信号等，这些信号可送远程总控室的二次仪表及上位PLC，便于集中监控，可与整个物料输送系统构成一个完整的自动控制系统。
●  设有手动/自动测定功能，远程总控室也可进行手动/自动切换。手动状态下可随时测定，自动状态时测定间隔时间可在1～60分钟内自行设定。
●  输入输出接口配有光电及继电器隔离，微机具有干
扰自诊断复位功能，本仪表抗干扰性强，可广泛适用于
环境恶劣的场所。


■ 可选附件：
根据不同的介质需要可以选用不同的重锤式传感器探头。
主要技术指标：
 料位测量范围： 1～30m
 测量长度误差： ＜±1cm/m
 测量百分比误差：＜±1%
 供电电源：三相AC380V； ±10%；
 频率： 50Hz ±1Hz
 消耗功率：待机功率＜50W    检测时功率< 700W

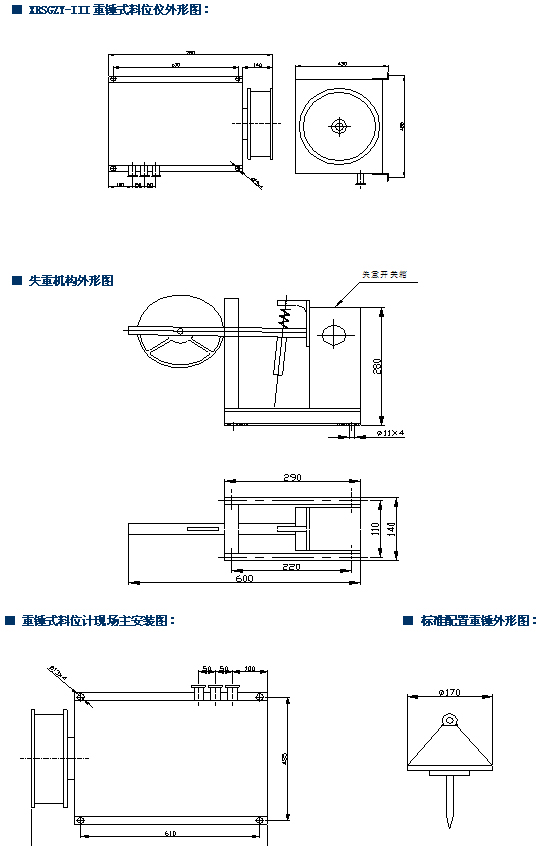

 外型尺寸： 780mm×460mm×400mm
 结构型式： 户外金属防户式     重量：150Kg
 测量绳：φ3-5mm钢丝绳    重锤类型：可选配
 输出：4-20mADC     1-5VDC


电气接线图：
1、电源进线
A0、B0、C0接三相380V交流电源进线，N为零线，GND为仪表地线直接接入大地、接地电阻小于50Ω。


2、信号输出接线
*15.16 端仪表4—20mA输出对应料位模拟量百分比输出。
*13.14 端仪表0—5V输出对应料位模拟量百分比输出。
*1—10端为输出五种开关量信号，均为继电器无源触点，接点容量为3A/250V。
